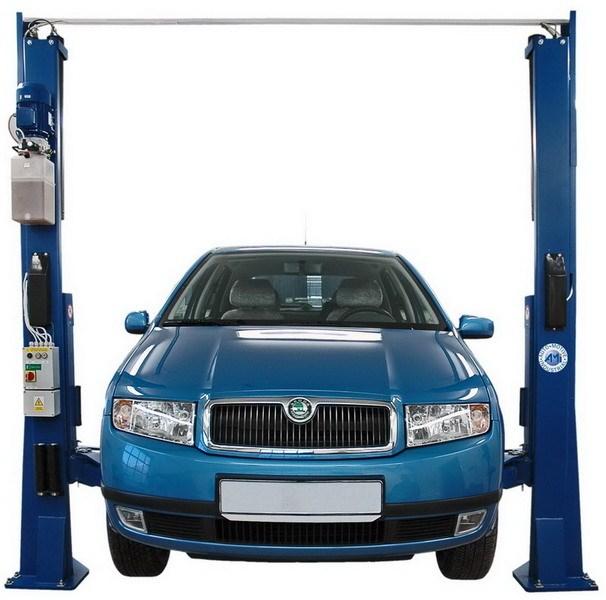

Zdvihák AMI 3 GARAGE
- nosnosť 3000 kg
- ekonomicky výhodný hydraulický pohon
- asymetrická konštrukcia
- prístupný celý spodok vozidla
- jednoduchá obsluha
- voliteľná šírka zdviháku
- vhodný do nízkych priestorov
Hydraulický dvojstĺpový zdvihák AMI 3 GARAGE je určený ku zdvíhaniu osobných a ľahkých nákladných automobilov a rôznych cestných a železničných vozidiel a špeciálnych vozidiel (skúter ,sekačka ,VZ vozík a pod.) do maximálnej hmotnosti 3,0t (ďalej len vozidiel). Zdvihák je vhodný do nízkych priestorov ,je dodávaný v čiastočne demontovanom stave ,zabalený v originálnom prepravnom ráme včetne všetkého príslušenstva .Správne zostaveni ,ukotvenie a zoradenie zdviháku je pomerne zložité ,preto je nevyhnutná odborná montáž oprávnenýmí servisnými technikmi.Zdvihák sa dá inštalovať len na podlahu z kvalitného betónu ,musia byť prevedené špeciálne základy podľa varianty I. alebo II. (min. značky C20/25 podle P EN 1992–1–1).V mieste inštalácie zdviháku musí byť v dosahu sieť 3/N/PE AC 400V/230V/50Hz ,zaistená ističom I 16A charakteristiky motora .Nádrž hydrauliky sa naplní olejom OHHM 32 – hladinu je možné kontrolovať priesvitnou plastovou nádržou.Objem nádrže je 8 litrov , v uzatvorenom hydraulickom okruhu je asi 6 litrov oleja.Uťahovací moment všetkých kotviacich šrúbov je 150Nm.
| Technické údaje | AMI 3 GARAGE |
|---|---|
| Max.nosnosť | 3000 kg |
| Doba zdvíhania | 39s |
| Doba spúšťania | 19s |
| El.sústava | 3/N/PE AC TN-S 400 V/230 V/50Hz |
| Motor | 2,2 kW |
| Prevádzkové teploty | 5–50°C |
| Vlastná hmotnosť | 550 kg |
| Max.výška ramena Ho | 1901–1935 mm |
| Max.výška ramena Hu | 101–135 mm |
| Max. prejazd.výška | neobmedzená zdvihákom |
| Celková výška HG | 3050 mm-voliteľné |
| Svetlosť stĺpov BL | 2565 mm-voliteľné |
| Prejazd.šírka BH | 2300 mm-voliteľné |
| Celková šírka BG | 3235 mm-voliteľné |
| Vyloženie krátkeho ramena LK | 570–890 mm |
| Vyloženie dlhého ramena LL | 930–1480 mm |

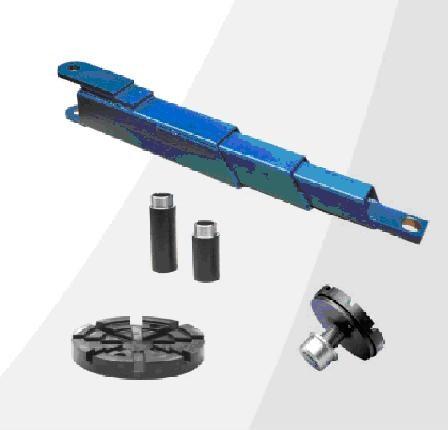

Doplnky na objednávku:
- zásuvkový rozvádzač 24V a 230V
- rýchlospojka na vzduch
- dlhé ramené (druhý pár)
- 3-dielne ramená
- nástavce na ramená 150 mm , 250 mm
- nástavce predĺženia ramien 300 mm
