Valcová skúšobna bŕzd SPACE PFC750&PFB0401000;

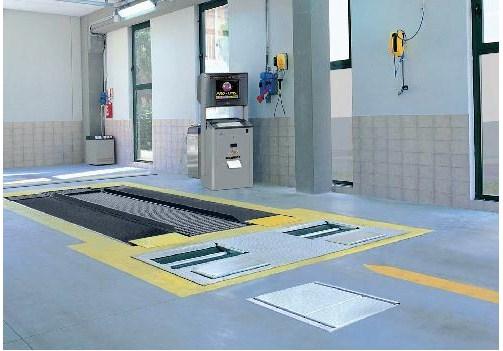

Zloženie testovacej linky:
- Ovládacia a riadiaca jednotka PFC 750
- Valcová skúšobňa bŕzd s brzdou motorov PFB 040
- Vibračná skúšobňa tlmičov APF 110
- Tester zbiehavosti kolies APF 150
- Snímač sily na brzdový pedál s bluetooth komunikáciou
- SRT 047 BTH00 (za príplatok)
Valcová skúšobňa bŕzd je určená pre meranie:
- Rozdiely vľavo / vpravo
- Brzdná sila vľavo / vpravo
- Valivý odpor vľavo / vpravo
- 3 úrovne merania ovality
- Účinnosť prednej / zadnej nápravy
- Celková účinnosť bŕzd vozidla
- Účinnosť parkovacej brzdy
| Technické parametre APF 110 | |
|---|---|
| meracia frekvencia | 25 Hz |
| vybračný výkyv plošiny | 6 mm |
| max. prejazdové zaťaženie na nápravu | 3 000 kg |
| max. zaťaženie na nápravu | 2 000 kg |
| min. / max. rozchod | 915/2015 |
| rozmery | 2472×462×278 |
| váha bloku | 350 kg |
| motory | 2×2,6 kW |
| napájanie | 3ph / 380 V / 50 Hz |
| Technické parametre | PFB035 | PFB040 | PFB050 | PFB060 |
|---|---|---|---|---|
| max zaťaženie nápravy | 2500 daN | 2500 daN | 2500 daN | 4000 daN |
| prejazdové zaťaženie na nápravu | 3000 daN | 3000 daN | 3000 daN | 5000 daN |
| max brzdná sila | 5000 N | 6000 N | 7500 N | 12500 N |
| testovacia rýchlosť | 5,2 km / h | 5,2 km / h | 5,2 km / h | 2.5 km / h |
| motory | 2×4 kW | 2×4,75 kW | 2×5 kW | 2×5,5k W |
| priemer valcov | 202 mm | 202 mm | 204 mm | 205 mm |
| koeficient priľnavosti | > 0,7 | > 0,7 | > 0,7 | > 0,7 |
| napájanie | 380 V 50 Hz 3 Ph | 380 V 50 Hz 3 Ph | 380 V 50 Hz 3 Ph | 380 V 50 Hz 3 Ph |
| váha bloku | 385/415 kg | 385/415 kg | 390/420 kg | 455/485 kg |
| Technické parametre APF150 | |
|---|---|
| max. prejazdová hmotnosť | 2000 daN |
| transduktor pozície | 50 kΩ |
| meracie rozpätie | + / – 10 m / km |
| váha | 50 kg |

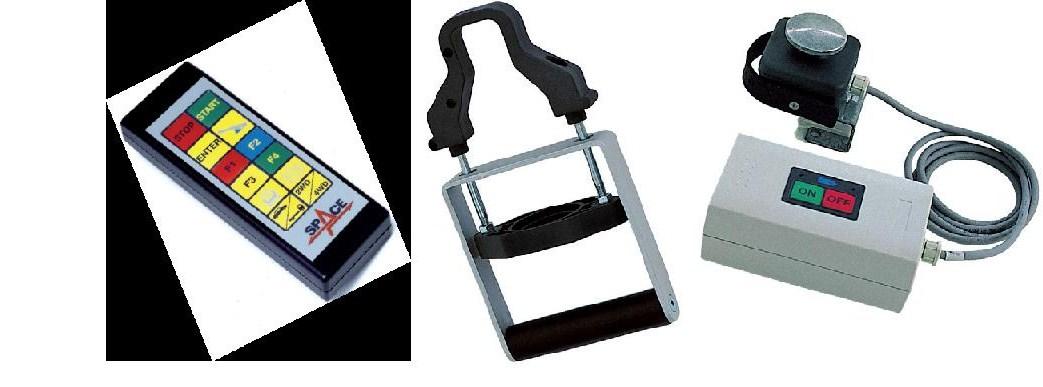

Obrázok obsahuje vzor ovládacích prvkov.
K výrobku je dodávaný návod na použitie v SJ. gallery photoPodobné produkty
