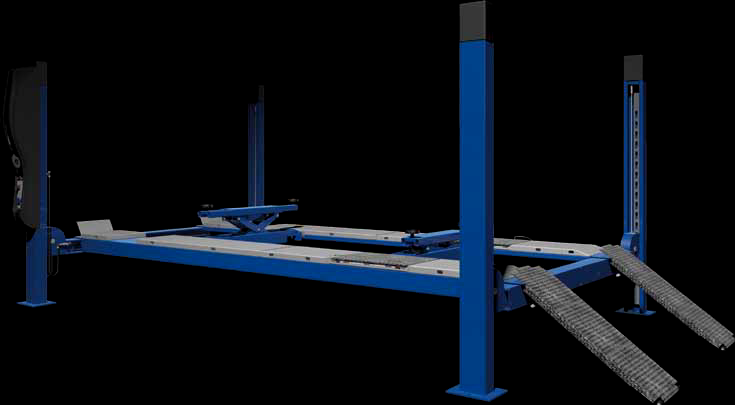

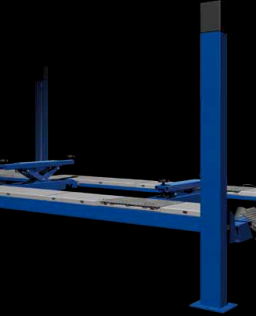

    AMI 5,0 N-WAY s 10 ročnou zárukou - vhodný pre meranie geometrie

    AMI 5,0 N-WAY

    • Zdvíhacie zariadenie musí byť inštalované v súlade so špecifikovanou bezpečnou vzdialenosťou od stien, stĺpov, iného strojného zariadenia a pod.
    • Miestnosť musí mať výšku stropu minimálne 5000 mm, doporučujeme ponechať voľný priestor min. 700 mm medzi pohyblivými dielmi zdviháku a zdvíhaným automobilom a inými pevnými alebo pohyblivými dielmi v bezprostrednej blízkosti.
    • Zdvihák je možné inštalovať na podlahu z kvalitného betónu.
    • Zaťaženie od jedného stĺpu je 1500 kg cca 5 kg/cm2 ( minimálne triedy C20/25, maximálne C50/60) hrúbky aspoň 200 mm alebo na betónové základy o rozmeroch 700×700 mm pod každým stĺpom do hĺbky 500 mm vo vnútri, resp. 800 mm vonk.objektu.
    • V mieste inštalácie je potreba mať dosah na sieť TN-S 3/N/PE 400/230V AC, 50 Hz, zaistenú predradným ističom 20/3/C. Prívod musí byť prevedený ohybným káblom typu H05VV.
    • Nosnosť 5000 kg
    • Vyvinuté pre meranie s 3D geometriou
    • Variabilné umiestnenie krytov plošín ( pre 3D)
    • Variabilné umiestnenie plávajúcich dosiek ( 750mm)
    • Symetrická konštrukcia stĺpu
    • Variabilná rozteč plošín ( 1500–1600–1700 mm)
    • Nový ergonomický kryt
    • Vysoká tuhosť a statická stabilita
    • Ekonomicky výhodný hydraulický pohon
    • Elektromagnetické ovládanie gravitačných západok
    • Akustická signalizácia dojazdu

    TECHNICKÉ DÁTA AMI 5,0 N-WAY

    Maximálna nosnosť 5000 kg
    Maximálna doba zdvíhania 50 s
    Minimálna doba spúšťania 20 s
    Elektrická sústava TN-S 3/N/PE 400/230V AC, 50 Hz
    Motor 3,0 kW
    Celková výška HG 2286 mm
    Maximálna výška plošín HO 1950 mm
    Minimálna výška plošín HU 220 mm
    Rozchod plošín 1500 mm – 1600 mm – 1700 mm
    Šírka plošín 475 mm
    Svetlosť stĺpov BL 2970 mm
    Prejazdná šírka BH 2510 mm
    Celková šírka BG 3340 mm
    Maximálna dĺžka LG 6340 mm
    Svetlosť stĺpov LL 5000 mm
    • zmena technických údajov vyhradená
    K výrobku je dodávaný návod na použitie v SJ.
